功能描述:

膜簧、柔性铰等部件为指向隔振机构的关键元件，为了实现对指向隔振机构的精确位置控制，需要对挠性元件在笛卡尔空间内多自由度的刚度标定。

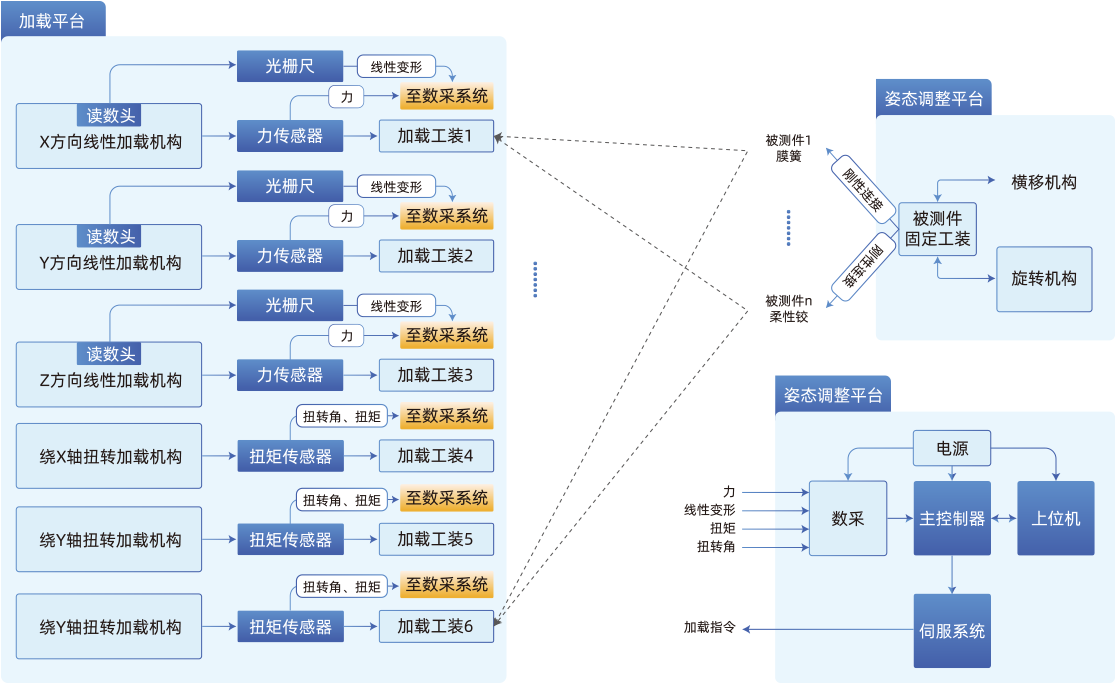

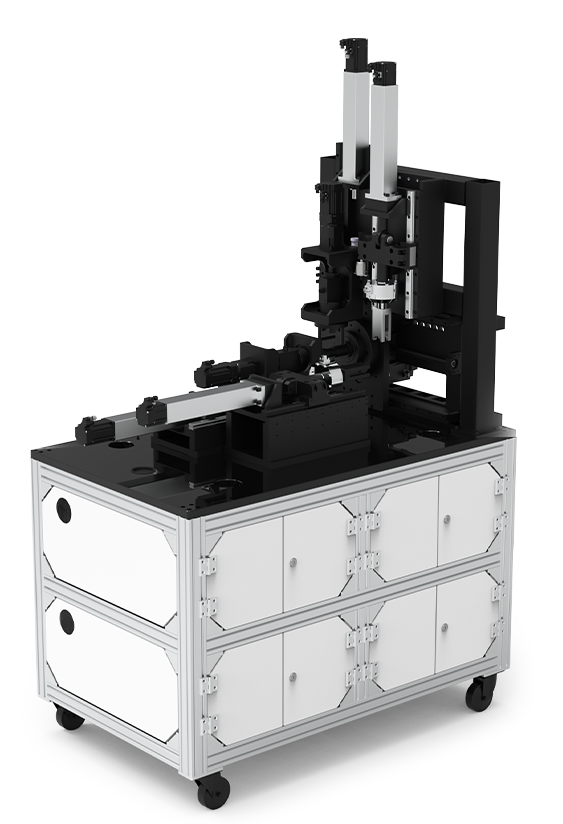

本设备实现的主要功能是对膜簧、柔性铰等被测元件提供多维刚度标定能力，实现三个线性刚度和角刚度的全自动标定测试，并自动生成测试报告。

设备具有一定的通用性，仅通过工装调整就可以满足司类型产品的刚度测试需求。

主要技术指标:

· 全维刚度测试:3个线性刚度、3个扭转刚度

· 力加载范围:0~2000N

· 扭矩加载范围:0~50Nm

· 位移测量精度:0.01mm

· 力加载精度:0.05N

· 扭矩加载精度:0.02Nm

· 角度测量精度:0.01°

· 6个加载测试轴可按照测试要求独立控制

· 2个被测件位姿调整机构，可以提供横移及回转功能

· 柔性连接:加载机构与被测件无刚性连接，不损伤工件

· 全自动化测试:支持自动化测试流程定制

· 自动生成测试记录和测试报告，自动存储测试数据

· 多操作模式可选，支持手轮模式

· 加载分辨率低至0.05mm或01°，可定制
